BBRv1 总结

基于丢包的拥塞控制算法缺陷

Bufferbloat导致的高延迟现代网络设备内置了非常大的缓冲区，基于丢包的算法会持续增加发送速率，直到填满缓冲区导致丢包才降速。大量的数据卡在网络设备的缓冲区中，导致排队延迟增大，从而使得整体的网络出现极高的延迟和抖动。
无法区分拥塞性丢包与随机性丢包 在无线网络（如Wi-Fi、4G/5G）中，丢包很常见，导致在无线网络环境下，即使网络带宽很充足，发送速率也可能因为随机的无线丢包而长期维持在一个很低的水平。
在Long-Fat网络上的效率低下当这类网络发生一次丢包时，算法会立即将发送速率大幅降低）。然后以一个相对缓慢的线性速度来恢复速率。这导致带宽利用率严重不足。

BBR：基于建模的控制拥塞算法

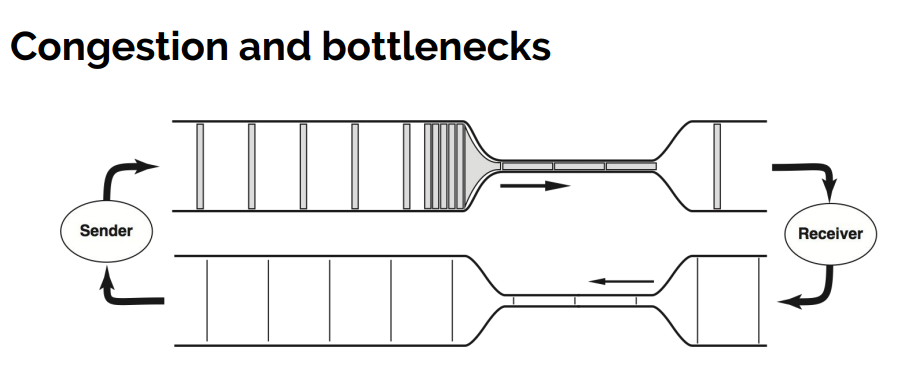

拥塞与瓶颈

对于一个网络连接来说，在任意时刻，它在每个方向都有且只有一段最慢的链路，称之为瓶颈(bottleneck) 。

瓶颈决定了连接的最大数据传输速率，就好像一根水管最细处决定了它整体的水流量。
瓶颈是持久队列形成的地方。

对于瓶颈链路，只有当它的离开速率大于到达速率时，这个队列才会收缩，否则就会不断堆积，而一条链路上其他的队列也会朝着瓶颈移动（因为它的传输速率最小）。

不管一条连接会经过多少条链路，以下两个物理特性决定了传输的性能：

瓶颈带宽 (Bottleneck Bandwidth, BtlBw)：整个网络连接上最细的管道的最大数据传输速率。
最小往返传播时间 (Round-trip Propagation Time, RTprop)：数据包在完全不排队的情况下，往返一次所需的最短时间。这个值可以反映出物理链路的固有延迟。

带宽延迟积

BBR通过建模计算出一个理想的在途数据量，即带宽延迟积 (Bandwidth-Delay Product, BDP)：

\[BDP=BtlBw×RTprop\]

BDP代表了为了恰好填满整个网络管道，同时又不在路由器中产生额外排队，发送方需要发出的数据量。

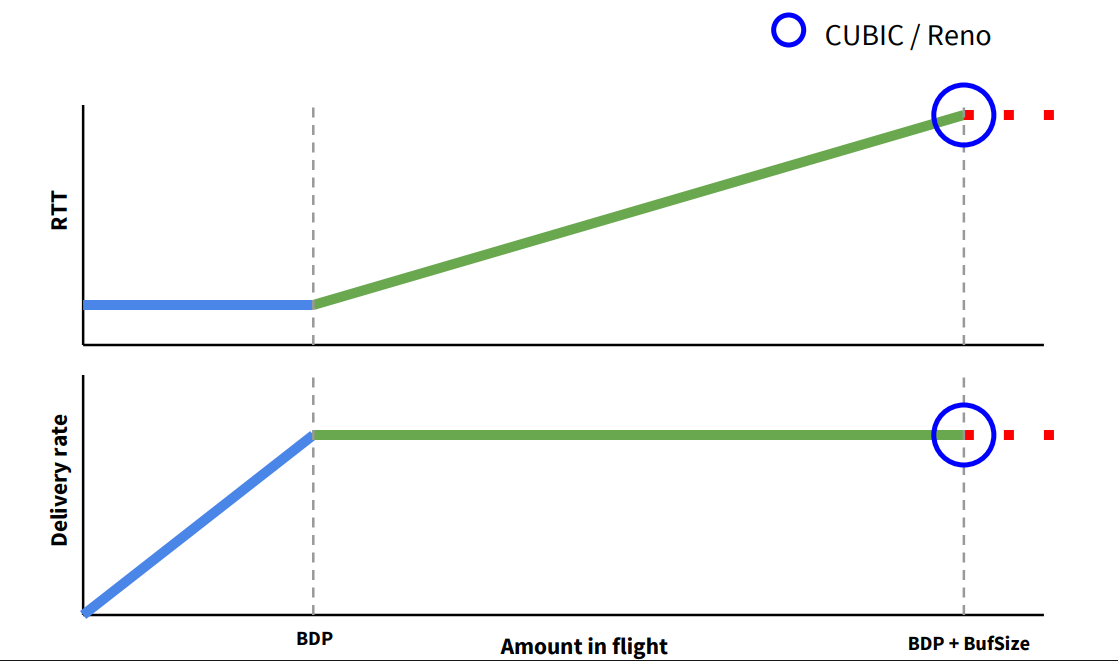

RTT、吞吐量与Inflight Data

Inflight data: 代表了在特定时间点，网络路径中正在传输的数据量。
BDP: 带宽延迟积。代表为了恰好填满整个网络管道而又不在任何地方产生排队，所需要注入的数据量。
BufSize: 网络路径中瓶颈路由器的缓冲区大小。这是路由器在转发数据包之前，能够暂存数据包的最大容量。
吞吐量: 单位时间内，接收端成功接收到的数据量。

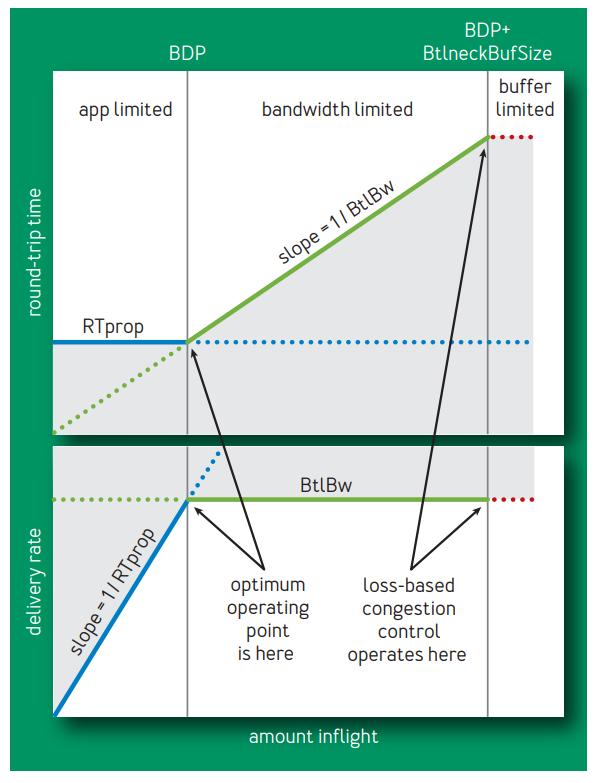

当$ 0 < Inflight < BDP $时，由于Inflight data不足以填满管道，数据包在路由器中无需排队等待。
- RTT: 此时RTT约等于RTprop，且RTT会维持在一个稳定且最低的水平。
- 吞吐量：此时吞吐量的瓶颈不是网络的带宽，而是发送端注入数据的速率。接收端能接收多快，完全取决于发送端发送了多少。
当$ BDP < Inflight < BDP + BufSize$时，超出BDP的数据量将形成一个队列，存放在路由器的缓冲区中。数据包必须等待队列中它前面的数据包被发送后才能被转发，这产生了排队时延。
- $ RTT = RTprop + Queuing Delay = RTprop + \frac{Inflight - BDP}{BtlBw} $ RTT会随着Inflight data的增加而线性增长。
- 吞吐量：此时网络管道已经被完全填满，吞吐量达到了系统的上限，继续增加Inflight data不会再提升吞吐量。
当$ Inflight > BDP + BufSize $时，在途数据量不仅超过了网络管道的容量，还超过了路由器缓冲区的存储极限时，网络进入严重拥塞状态。当缓冲区被填满后，后续到达的数据包将被路由器直接丢弃。
- RTT：Queuing Delay达到最大值，RTT也达到峰值。
- 吞吐量：一旦发生丢包，会触发重传机制，实际的有效数据吞吐量会因为重传和发送速率的降低而显著下降。

BBR核心思想

BBR算法的核心目标就是让在途数据量（Inflight Data）始终维持在BDP附近, 从而获得最小的RTT和最大的吞吐量。

BBR的实现

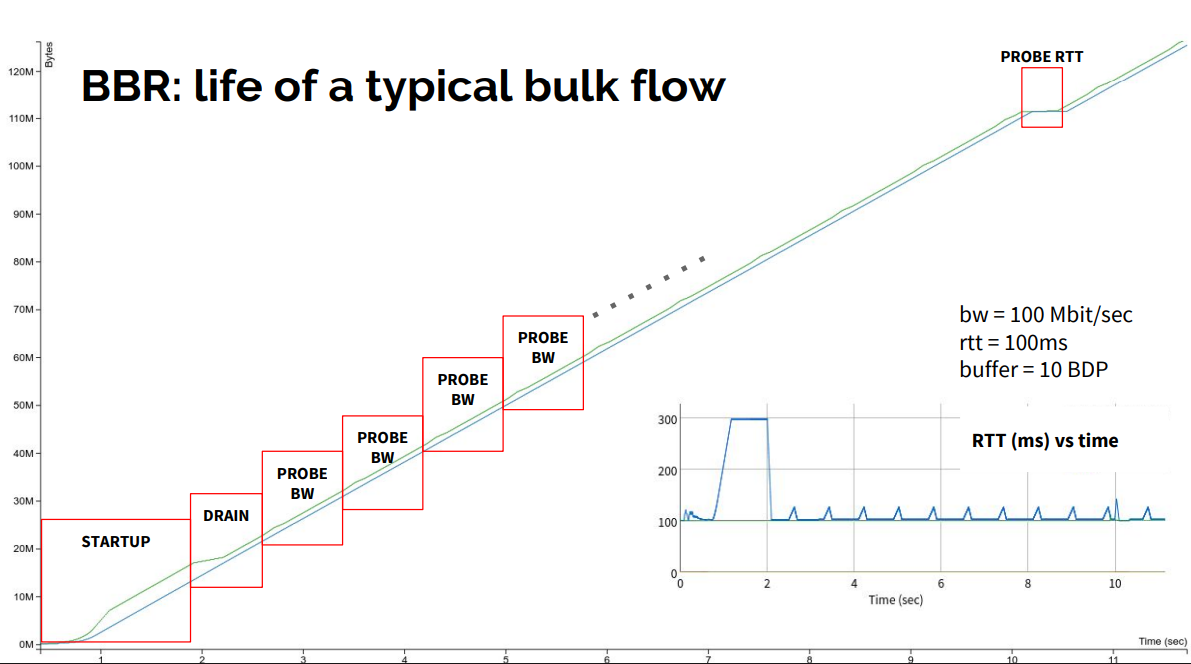

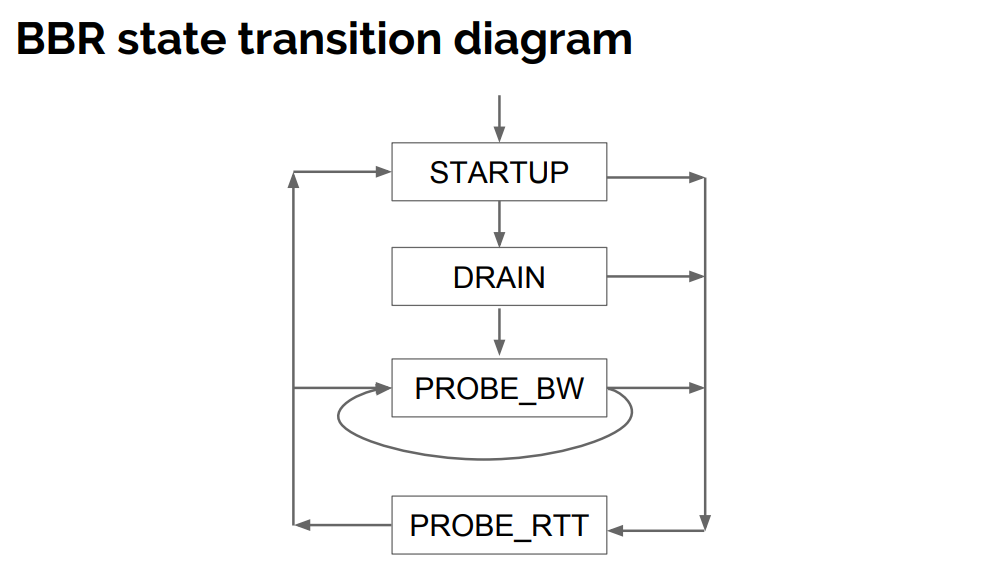

BBRv1通过一个状态机来运作，主要包含四个状态。

启动 (Startup) 阶段：快速起步，探测上限

当一个连接刚开始时，BBR处于启动状态。这个阶段的目标是尽快地找到网络的瓶颈带宽BtlBw。
- 行为：在此阶段，BBR表现得非常激进。每当收到一个ACK确认包，它就会将发送速率翻倍，呈现指数级增长。
- 退出条件：当BBR发现，即使发送速率在增加，但测量到的带宽（送达速率）连续几次不再有明显增长时，它就认为已经达到了瓶颈带宽。此时就会退出启动阶段。
排空 (Drain) 阶段：消除过量，降低延迟

在启动阶段的末期，由于发送速率超过了实际的瓶颈带宽，必然会在网络路径的路由器中造成一定的数据积压（排队）。排空阶段的目标就是迅速消除这些排队，将延迟降下来。
- 行为：BBR会立即将发送速率降低到刚刚测量到的BtlBw。由于发送速率与瓶颈处理速率匹配，积压在队列中的数据包会被逐渐处理掉。
- 退出条件：当飞行中的数据量降低到与BDP（BtlBw x RTprop）相等时，意味着多余的排队已经基本被“排空”。此时，BBR进入下一个稳定阶段。

探测带宽 (ProbeBW) 阶段：稳定运行，周期探测

这是BBR在大部分时间里所处的状态，在此阶段，BBR的任务是在稳定发送的同时，周期性地探测网络带宽是否发生了变化。 ProbeBW阶段由一个持续8个RTT的周期性循环组成，这个循环使用了不同的步调增益 (pacing gain) 来调整发送速率。pacing_gain是一个乘数， 发送速率 = BtlBw × pacing_gain。这个8个RTT的周期可以分解为：

时间	`pacing_gain`	目的
第1个RTT	1.25	提升速率：发送速率比当前测得的瓶颈带宽高25%，主动探测是否有更多可用带宽。这会轻微增加队列。
第2个RTT	0.75	排空队列：发送速率降至瓶颈带宽的75%，以排空上一个RTT中可能产生的队列。
接下来6个RTT	1.0	稳定发送：以等于瓶颈带宽的速率发送，平稳地利用网络。

这个“增-减-平稳”的循环探测机制，使得BBR能够：

及时发现带宽增加：通过周期性的1.25倍速率探测，如果网络状况变好，BBR能迅速更新其BtlBw估计。
保持低延迟：探测带宽增加所造成的排队会立即在下一个RTT被0.75倍的速率排空，避免了延迟积压。
公平共享带宽：在稳定期以1.0的速率发送，将带宽让给其他需要探测的连接。

探测RTT (ProbeRTT) 阶段：测量真实延迟

BBR需要知道最真实的RTprop（无排队延迟）。但是，如果在ProbeBW阶段，网络中一直存在少量排队，那么测量到的RTT就会一直偏高。这样RTprop的估计值就会不准确，进而影响BDP的计算。
- 触发条件：如果BBR发现，在超过10秒的时间里，它都没有测量到一个更低的RTT值，它就会强制进入ProbeRTT状态。
- 行为：在此状态下，BBR会大幅降低发送速率，将飞行中的数据量减少到非常小的值（通常只有4个数据包）。
- 持续时间：这个状态会持续大约200毫秒，或者一个RTT，确保有足够的时间让网络中的排队完全消失，从而测量到最真实的RTprop。之后，BBR会根据新的网络模型返回到Startup或ProbeBW阶段。

核心状态变量

BtlBw (Bottleneck Bandwidth): 瓶颈带宽的估计值。
- 更新方式: BBR维护一个在时间窗口内（通常是过去6-10个RTT）观察到的DeliveryRate的最大值。这是一个滑动窗口最大值滤波器（max-filter）。
- BtlBw = max(BtlBw_filter_window, DeliveryRate)
RTprop (Round-trip Propagation Time): 最小往返传播时延的估计值。代表了数据包在没有任何排队情况下的物理往返时间。
- 更新方式: BBR维护一个在较长时间窗口内（BBR中是10秒）观察到的RTT样本的最小值。这是一个滑动窗口最小值滤波器（min-filter）。
- RTprop = min(RTprop_filter_window, RTT_sample)
pacing_rate (Sending Rate): BBR计算出的数据包发送速率。这是BBR作为基于速率的算法的直接输出。
- 计算方式: pacing_rate = BtlBw × pacing_gain。其中的pacing_gain是BBR在不同阶段使用的核心调节器。
cwnd (Congestion Window): 拥塞窗口。在BBR中，它不是主要的拥塞控制器，而是一个辅助性的上限，用于确保inflight数据量不会远超于BDP，同时兼容传统的基于丢包的恢复机制。
- 计算方式: cwnd的目标值是target_cwnd = BDP × cwnd_gain。BDP = BtlBw × RTprop。cwnd_gain通常与pacing_gain联动。
- BBR会确保cwnd >= target_cwnd，以允许数据包能以pacing_rate顺利发出。
inflight: 在途数据量。已发送但尚未被确认的数据总量。
DeliveryRate: 瞬时交付速率。在每次收到ACK时计算，用于更新BtlBw。
- 计算方式: 当一个ACK到达时，该ACK确认了N字节的数据。假设这个数据包是第k个被发送的，上一个被ACK的数据包是第j个。DeliveryRate = N / (send_timestamp_k - send_timestamp_j)。它反映了数据在网络中的实际交付速率。

Startup

目标: 快速指数级地增加发送速率，以最快速度探测到网络的瓶颈带宽BtlBw。

核心参数:

pacing_gain: 2.89 (精确值为 2/ln(2))
cwnd_gain: 2.89 (精确值为 2/ln(2))

算法逻辑与计算:

设置速率: pacing_rate = BtlBw × 2.89。在连接刚开始时，BtlBw会有一个初始值，然后随着每次测量的DeliveryRate迅速增长。
设置拥塞窗口: target_cwnd = BtlBw × RTprop × 2.89。cwnd被设置为不小于这个目标值，以确保不会限制数据的发送。
每次收到ACK:
- 计算DeliveryRate并尝试更新BtlBw。
- 由于BtlBw在Startup阶段持续增长，pacing_rate也随之指数级增长。

退出条件:

BBR会持续跟踪BtlBw的增长情况。如果在连续3个TT周期内，新测得的BtlBw相比之前的峰值没有显著增长（增长幅度小于25%），BBR就认为已经找到了瓶颈带宽的上限。此时，它会退出Startup阶段，进入Drain阶段。

StartUp会指数级增长cwnd和pacing rate，快速探测到当前网络环境的天花板，记录下此时的RTT和BW 。

Drain

目标: 排空在Startup阶段末期因速率过冲而在瓶颈路由器中产生的排队。
