从码流功能的角度可以分为两层：视频编码层（VCL）和网络抽象层（NAL）。

VCL层

VIdeo Coding Layer, 视频数据编码层，表示被压缩编码后的视频数据序列。

NAL层

Network Abstraction Layer, 视频数据网络抽像层。负责以网络所要求的恰当的方式对 VCL 数据进行打包和传送。VCL数据将被封装到一个个的NALU中。

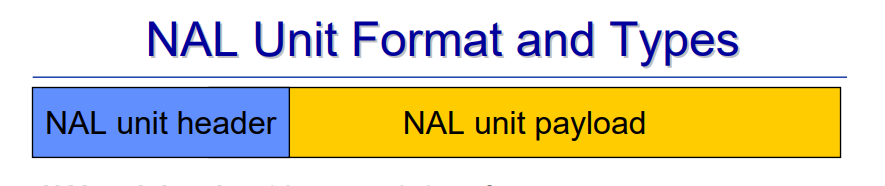

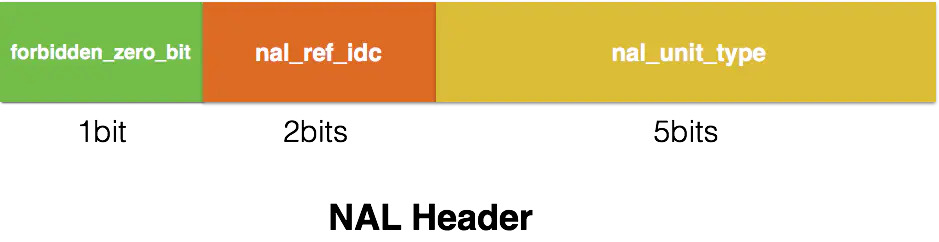

NALU Header

  • forbidden_zero_bit 在网络传输中发生错误时，会被置为 1，告诉接收方丢掉该单元；否则为 0。
  • nal_ref_idc 用于表示当前NALU的重要性，值越大，越重要。 解码器在解码处理不过来的时候，可以丢掉重要性为 0 的 NALU。
  • nal_unit_type 表示 NALU 数据的类型

NALU Payload

SODB

String Of Data Bits，称原始数据比特流，就是最原始的编码/压缩得到的VCL数据。

RBSP

Raw Byte Sequence Payload，又称原始字节序列载荷。在SODB的后面填加了结尾比特:一个bit“1”若干比特“0”，以便网络传输或存储时进行字节对齐。

RBSP = SODB + RBSP Trailing Bits（RBSP尾部补齐字节）

引入 RBSP Trailing Bits 做 8 位字节补齐。

EBSP

Encapsulated Byte Sequence Payload，称为扩展字节序列载荷。和 RBSP 关系如下：

EBSP = RBSP插入防竞争字节（0x03）

防止竞争字节（0x03）：H264会在NALU前插入StartCode的字节串（三字节或四字节，0x000001或0x00000001）来分割NALU。于是问题来了，如果RBSP中也包括了StartCode，就无法找到NALU的起始和结束，于是就引入了防止竞争字节（0x03）：

编码时，扫描 RBSP，如果遇到连续两个0x00字节，就在后面添加防止竞争字节（0x03）；解码时，同样扫描 EBSP，进行逆向操作即可。

这样RBSP中就不会存在StartCode了，解码器就能正确找到NALU的边界。

如果RBSP包含了0x000003，同样会插入0x03，变成0x00000303。解码时也能还原出正确的数据。

总结

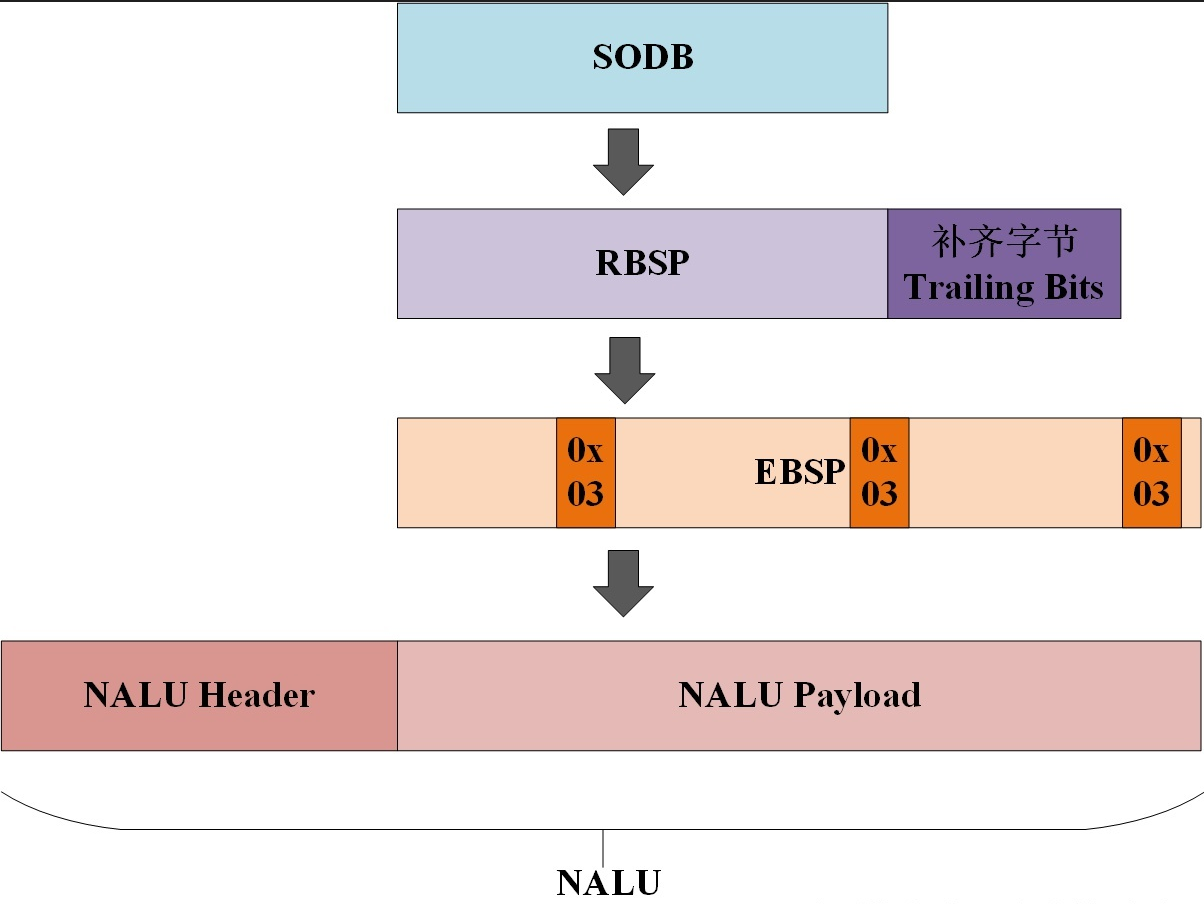

以一幅图总结 NALU 这段内容：
